用戶信息傳輸裝置是城市消防遠程監控系統的前端設備，用于獲取和傳輸從用戶消防主機獲取的各類用戶報警信息和設備狀態信息。是城市消防遠程監控系統的設備。城市消防遠程監控系統是對物聯網用戶的火災報警信息、建筑消防設施運行狀態信息、消防安全管理信息進行接、處理和管理，向城市消防通信指揮中心或其他接處警中心發送經確認的火災報警信息，為公安消防部門提供查詢，并為聯網用戶提供信息服務的系統。遠程監控系統由用戶信息傳輸裝置、報警傳輸網絡、報警受理系統、信息查詢系統、用戶信息服務系統及相關終端和接口構成。

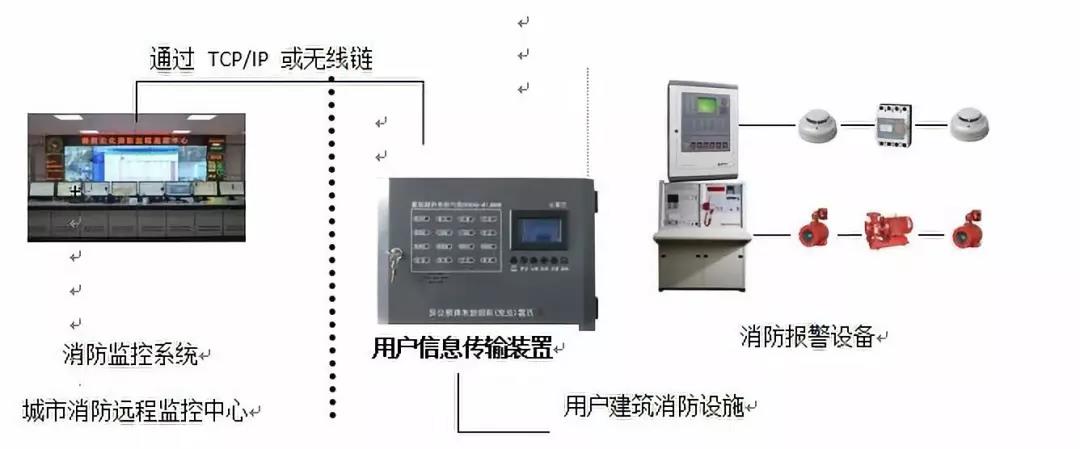

用戶信息傳輸裝置系統圖

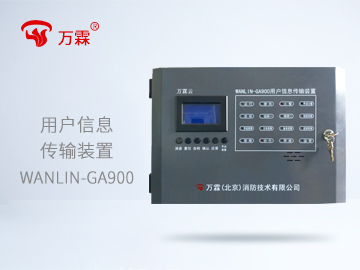

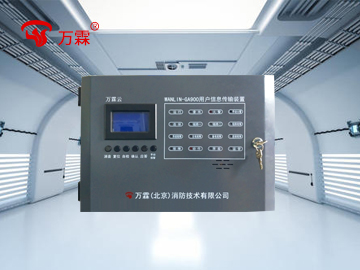

       WANLIN-GA900 用戶信息傳輸裝置是城市消防遠程監控中心的核芯設備，它與建筑消防報警主機通過RS485或CAN總線的方式進行數據傳輸，建筑消防報警主機的所有報警信息都上傳到用戶信息傳輸裝置，用戶信息裝置再通過網絡接口上傳到遠程監控中心。用戶信息傳輸裝置與遠程監控中心通過TCP/IP或無線的方式進行數據傳輸。

用戶信息傳輸裝置主要功能：

 擴展功能：裝置具有可擴展接口功能，滿足特殊環境使用

 遠程升級：裝置具有遠程軟件升級的功能。

 顯示功能：顯示被監控點的狀態信息、故障信息、報警信息。

 存儲功能：存儲被監控點與本機的故障信息、報警信息。

 狀態顯示：裝置有數據傳輸?shù)臅r(shí)候，能顯示各種數據信息狀態。

 地址設置：本機具有唯壹的編碼號。

 主備電功能：當主電故障時自動切換到備電工作狀態，主電恢復正常切換到主電工作。

 備電工作：在充滿電正常工作狀態下可待機8小時以上。

 自檢功能：用于檢測裝置的燈、液晶、音響器件和通訊鏈路是否正常。

 復位功能：可以對本機的報警信息和故障信息

 消音功能：當裝置處于火警或故障狀態聲響器件啟動，按消音可靜音。

 權限設置：根據權限進行相應的功能操作



LCD顯示：

 可顯示內容有本機信息，實時時間，接收到報警主機的故障、報警信息，系統記錄信息等；

 通過按鍵可以操作控治顯示器顯示不同內容；

 自檢完成后，顯示自檢前內容；

 自檢過程為順序從行1到行4顯示特定字符

產品	名稱	用戶信息傳輸裝置
	型號	WANLIN-GA900
輸入?yún)?shù)	輸入電壓	AC 220 V ± 20%  50Hz
	輸入功率	20W---40W
	通信接口	1路RS485、1路RS232和1路開關量
輸出參數	通信方式	TCP通信
	通信線	超五類網線
	上傳接口	RJ45網口
	管理節點數	一對一連接
	報警	聲、光顯示
	密碼	二級
	備用電源	1節12V/7.0AH 斷電后待機大于8小時
	顯示	3.5寸單色液晶屏
	操作	按鍵操作方式
	環境	0℃-+40℃，濕度：<95%RH
	防護等級	IP30
	執行標準	GB26875-2011《用戶信息傳輸裝置》
	外形尺寸	長×寬×高：400mm×120mm×280mm
	安裝方式	壁掛式
